Een gebroken aluminium buis van een Lovens Explorer repareren met een stukje koperen leiding

Een aluminium buis van onze Lovens Explorer bakfiets brak doormidden. Een restje koperen leiding van 12 mm van een loodgietersklus paste er precies omheen.

Ook beschikbaar in: English · Română

Wat er brak

Onze Lovens Explorer heeft een set dunne aluminium buizen die de regentent overeind houden. Ze zijn licht, ze veren mee, en ze schuiven in elkaar met dezelfde insteekverbindingen als een kampeertent. Eén van de onze brak dwars doormidden, net boven de bocht onderaan.

Een dunwandige aluminium buis die zo is afgebroken, lijm je niet meer. De twee uiteinden staan niet meer recht tegen elkaar en elke windvlaag trekt aan de breuk. Het werd dus een nieuw onderdeel of een spalk om de breuk heen.

Een grijze Lovens Explorer-bakfiets met de zwarte regentent en het doorzichtige zijraam dicht over de bak
Onze Lovens Explorer met de regentent erop. De buizen in het doek houden hem in vorm.

Waarom niet gewoon het onderdeel bestellen?

Ik had geen zin om te wachten. Vervangen betekent de juiste dealer zoeken, de levertijd afwachten en betalen voor wat eigenlijk een meter buis is. Intussen ligt de tent plat en regent het.

De huls

Om een breuk gaat een spalk aan de buitenkant, zo ongeveer de oudste reparatie die er is. De huls neemt de buigbelasting over, dus het aluminium erin hoeft alleen nog op zijn plek te blijven.

Ik had nog een stuk koperen leiding van 12 mm (buitendiameter) liggen van een loodgietersklus. Standaard 12 mm koper heeft een wand van 1 mm, dus van binnen is het 10 mm, en de aluminium buis is ongeveer 10 mm. Het koper schuift er met bijna geen speling overheen: strak genoeg om niet te rammelen, los genoeg om zonder hamer te monteren.

  1. Zaag of snijd een stuk koperen leiding van ongeveer 20 cm. Een pijpsnijder geeft een schone rand, maar een ijzerzaag kan ook. Ontbraam daarna de binnenrand met een ronde vijl of de achterkant van een mes, anders krast het koper het aluminium bij het opschuiven.
  2. Maak de twee gebroken uiteinden van de aluminium buis schoon en haal de bramen eraf, zodat ze in het koper glijden in plaats van vast te haken.
  3. Schuif de huls over de ene helft, en steek daarna de andere helft er van de andere kant in, tot de breuk ongeveer in het midden van het koper zit.
  4. Druppel een beetje secondelijm in de kier tussen het koper en het aluminium. Dan blijft de huls op zijn plek.
  5. Wikkel een paar slagen isolatietape om de overgang van koper naar aluminium aan de onderkant. Dat voorkomt dat de huls langzaam naar beneden kruipt en dekt de rand af, zodat hij niet in het tentdoek schuurt.

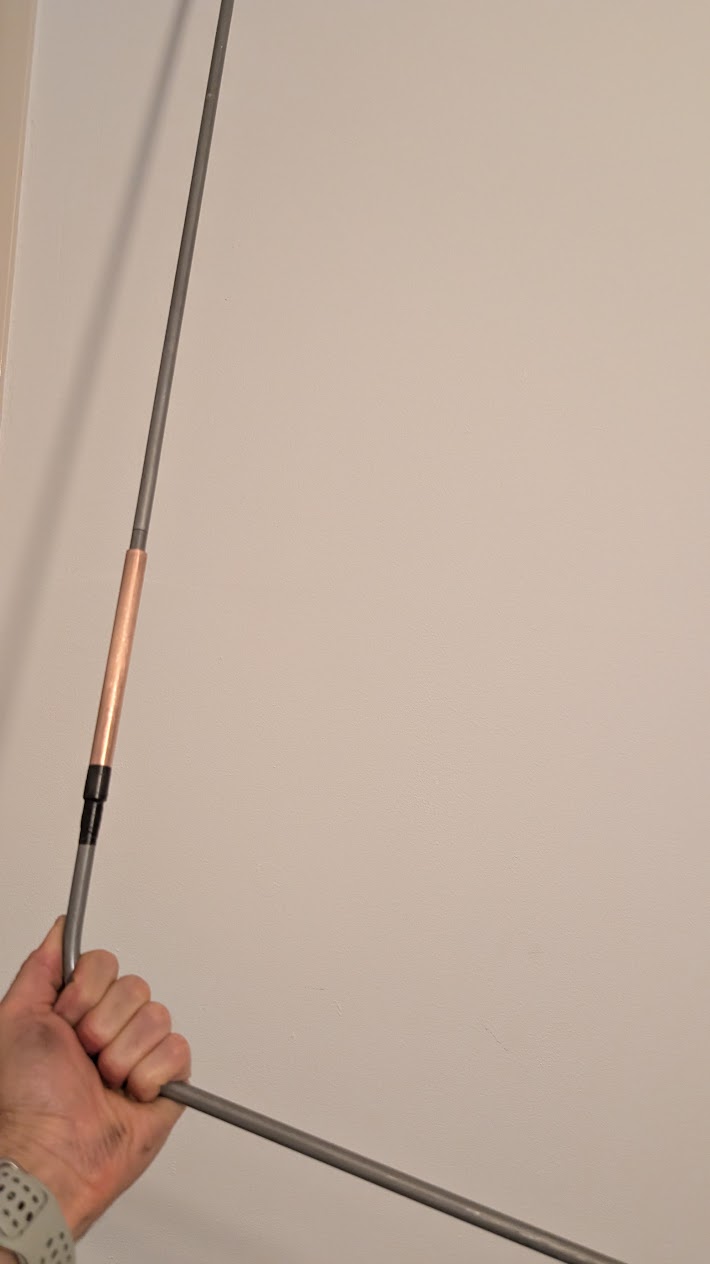

De gerepareerde buis: twee stukken grijs aluminium verbonden door een koperen huls, met zwarte tape aan de onderkant
De hele buis na de reparatie. Het koper zit net boven de bocht; hoger zie je de originele insteekverbinding.

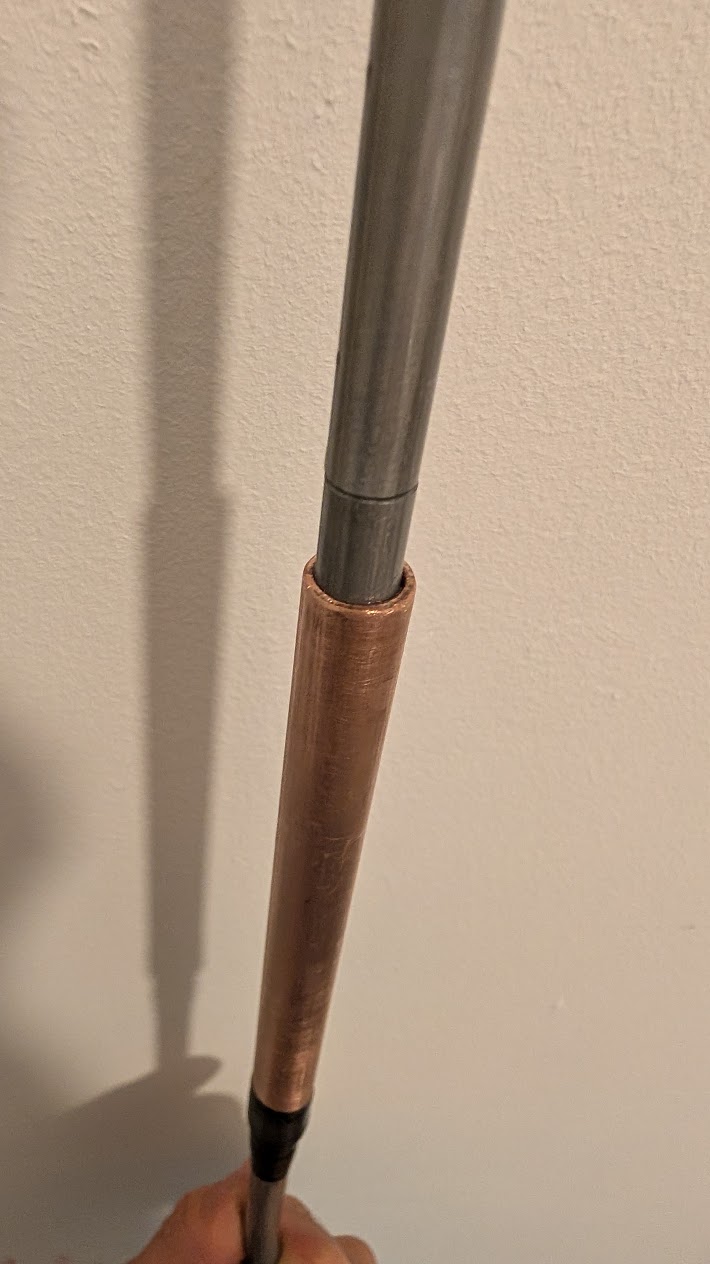

Close-up van de koperen huls waar de aluminium buis van boven in verdwijnt
De huls van dichtbij. Het aluminium verdwijnt in het koper met nauwelijks een kier.
Zicht vanuit de regentent naar een voorhoek, met een rode pijl naar de koperen huls op de framebuis
De reparatie van binnen in de tent. De pijl wijst naar de koperen huls.

Even over koper tegen aluminium

Ga je dit nadoen, weet dan dat koper en aluminium die elkaar in de natte raken een galvanisch koppel vormen, en dat het aluminium daarbij wegvreet. Bij een tentboog die onder een doek zit en tussen de buien door opdroogt, maak ik me daar niet druk om. Bij een onderdeel dat het hele jaar nat staat, zoals een framedeel of iets bij de wielen, zou ik een huls van rvs of aluminium nemen, of op zijn minst een laag tape tussen de twee metalen leggen.

Dit is een spalk voor een tentstok. Met iets dat stuurt, remt of de kinderen draagt zou ik dit niet doen.

Houdt het?

Tot nu toe wel. De verbinding is stijver dan de originele buis, dus die boog veert iets minder mee dan die aan de andere kant. Zodra het doek erop zit, zie je dat niet meer. Het kostte niets, want alles lag al in huis, en het was ruim binnen een half uur klaar. Het meeste daarvan was vijlen.

Onderdelen en gereedschap

OnderdeelOpmerking
Koperen leiding, 12 mm, ~20 cmover van een loodgietersklus; elke bouwmarkt verkoopt het per meter
Secondelijmeen paar druppels
Isolatietapeeen paar slagen
Pijpsnijder of ijzerzaag
Kleine ronde vijlom beide metalen te ontbramen
