Modbus cu un Huawei SUN2000 prin propriul lui WiFi, și de ce NAT-ul nu e o opțiune

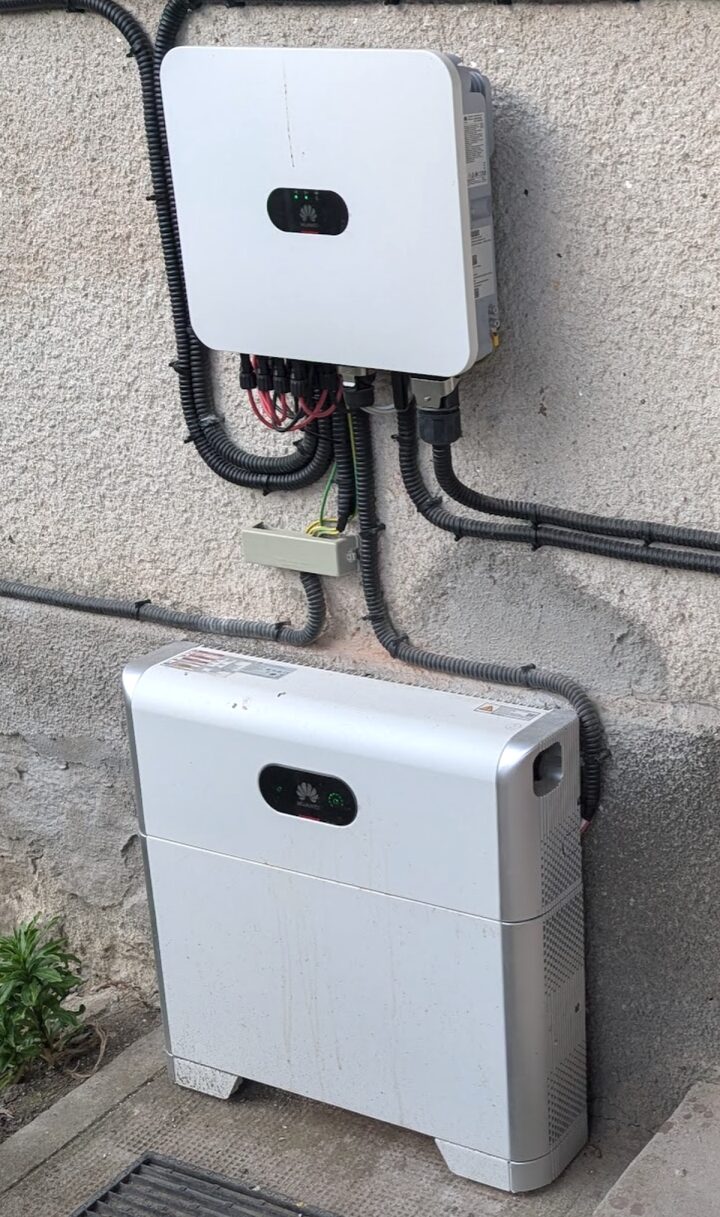

Casa din România are un invertor Huawei SUN2000-8K-LC0 cu o baterie LUNA2000 și 11,8 kWp de panouri. Cloud-ul Huawei, FusionSolar, arată ce produce, dar doar ca medii pe cinci minute. Eu voiam valori live în Home Assistant și, mai târziu, să pot să-i spun bateriei când să se încarce. Asta înseamnă Modbus-TCP, local.

Calea obișnuită e Smart Dongle-ul de la Huawei, care expune Modbus în rețeaua casei. Invertorul ăsta nu are așa ceva. Are în schimb un access point WiFi integrat, gândit pentru telefonul instalatorului la punerea în funcțiune, iar pe rețeaua aceea invertorul ascultă pe portul 6607. Mi-am propus să fac din access point-ul ăsta o legătură de date permanentă și am dat de o serie de limitări care apar abia când chiar încerci.

Cum ajungi în rețeaua invertorului#

AP-ul invertorului e o lume mică și închisă: îi dă clientului o adresă din 192.168.8.0/24, invertorul însuși e 192.168.8.1 și nu există nicio rută în altă parte. Home Assistant rulează în Docker pe un server Unraid din casă, care stă în LAN-ul obișnuit. Trebuie ceva care să lege cele două rețele.

Planul evident e cel la care se gândește întâi orice inginer de rețea: pui un stick WiFi în server, îl asociezi cu AP-ul invertorului și faci NAT din LAN prin el. Tot ce vrea să vorbească cu invertorul trimite pachete la 192.168.8.1, serverul le face masquerade pe wlan0 și gata.

Partea de TCP a planului merge perfect. SYN-ul pleacă, SYN-ACK-ul se întoarce, handshake-ul se încheie, iar ping-urile stau constant la 2 ms. Apoi invertorul tace: fiecare request Modbus primește ACK la nivel TCP și nu primește niciodată răspuns.

Protocolul e Modbus, cu un login Huawei în față#

Înainte să dau vina pe rețea trebuia să exclud protocolul, pentru că pe portul 6607 nu e Modbus simplu. Folosește framing Modbus-TCP standard, dar pe AP-ul WiFi invertorul refuză orice citire de registru cu o excepție până când clientul se autentifică. Login-ul e un function code specific Huawei, 0x41:

Digest-ul e HMAC-SHA256(key = SHA256(password), message = inverter's challenge). Excelenta bibliotecă Python huawei-solar implementează toate astea, iar integrarea din Home Assistant o folosește.

Deci cu biblioteca potrivită și parola potrivită ar fi trebuit să meargă totul. Prin NAT n-a mers: chiar și cererea de challenge, cu toți cei unsprezece octeți ai ei, dădea timeout de fiecare dată.

Fără NAT spre invertor#

Ce a mers până la urmă a fost să scot complet NAT-ul de pe porțiunea dinspre invertor. Am dat stick-ul WiFi direct unei VM, am lăsat VM-ul să se asocieze singur cu AP-ul și am rulat biblioteca pe mașina care deținea legătura WiFi. Login-ul a reușit din prima, la fel și toate citirile de registre de după.

De aici regula a devenit: conexiunea TCP care ajunge la invertor trebuie să pornească de pe mașina asociată cu access point-ul lui. Orice e mai departe vorbește cu un proxy de pe mașina aceea, iar proxy-ul deschide o conexiune nouă, a lui. Invertorul nu vede niciodată un flux redirecționat sau translatat.

Aceleași teste au scos la iveală și a doua constrângere: invertorul răspundea doar unui client cu adresa 192.168.8.2. Cu un .199 static, asocierea și TCP-ul erau în regulă, iar invertorul tăcea la fel ca prin NAT. Unele dintre experimentele eșuate cu NAT au rulat de pe altă adresă, așa că nu pot separa complet cele două efecte. În practică nu contează, pentru că același design le rezolvă pe amândouă:

Home Assistant ──► proxy on the WiFi box :6607
                     │  fresh TCP, source 192.168.8.2
                     ▼
                   inverter 192.168.8.1:6607

Fluxurile translatate și redirecționate n-au primit niciodată răspuns, un socket nou de pe .2 a primit mereu, așa că m-am lăsat de șmecherii.

Și proxy-ul trebuie să se autentifice#

Primul proxy a fost un socat de o linie. Home Assistant tot nu putea adăuga invertorul, din cauza ordinii pașilor: la configurare, integrarea citește numele modelului ca să-și dea seama cu ce fel de dispozitiv vorbește, și face asta înainte de login. Invertorul ăsta refuză citirea respectivă, așa că detecția eșuează și configurarea se oprește.

Soluția a fost ca proxy-ul să facă singur login-ul. Pentru fiecare conexiune care intră, deschide o conexiune TCP nouă spre invertor, face challenge-ul și login-ul 0x41 și abia apoi începe să paseze octeții în ambele direcții. Home Assistant primește o sesiune deja autentificată, deci detecția și citirile merg. Sesiunea are drepturi de installer, așa că merg și scrierile (modurile bateriei, programele time of use). Proxy-ul are sub o sută de linii de asyncio, iar o buclă de shell îl repornește dacă se oprește vreodată.

Limitări peste care am dat pe drum#

O singură sesiune Modbus, în total#

Invertorul servește un singur client Modbus odată. Cât timp Home Assistant ține sesiunea, un al doilea client (un script de test sau aplicația FusionSolar pe un telefon conectat la același AP) fie e refuzat, fie îl dă afară pe Home Assistant. Integrarea scrie atunci în log „the inverter only supports one Modbus connection at a time”. Avertismentul apare la orice citire întreruptă, deci e un indiciu, iar cauza reală tot trebuie s-o cauți.

Uneltele de rețea ale host-ului vor interfața aceea#

Scripturile wireless ale Unraid pornesc un client DHCP pe orice interfață WiFi. AP-ul invertorului nu răspunde la DHCP cum se așteaptă clientul ăsta, așa că el renunță, își pune o adresă link-local 169.254.x.x, iar 192.168.8.2 static dispare. Am rezolvat cu un mic script de pază care ține wlan0 în afara configurației daemon-ului DHCP și pune adresa la loc dacă o șterge ceva. (Orice ai face, nu rula dhcpcd de mână pe wlan0 pe mașina aceea. El gestionează bridge-ul principal, iar eu am scos tot serverul din rețea până să aflu asta.)

Un stick WiFi USB e un radio slab#

Stick-ul ieftin de 2,4 GHz din server a avut zile proaste, între −67 și −73 dBm. Asta ajunge ca să se asocieze și e prea puțin ca să rămână asociat. Din partea Home Assistant, o cădere a legăturii arată exact ca o eroare Modbus, așa că primul lucru de verificat e mereu radioul: iw dev wlan0 link.

Motorul Modbus se poate bloca singur, și un reboot s-ar putea să nu-l repare#

Cea mai derutantă defecțiune arată așa într-o captură de pachete: conexiunea se deschide, cererea de login de unsprezece octeți pleacă, invertorul o confirmă la nivel TCP și apoi nu mai răspunde deloc. Nici măcar o citire simplă de registru fără login nu primește înapoi obișnuita excepție „autentifică-te întâi”; motorul tace complet. Asta se repetă la fiecare cincisprezece secunde, ore în șir. WiFi-ul e în regulă, ping-urile sunt în regulă, DHCP-ul îi dă în continuare stick-ului 192.168.8.2 și nu există alt client. Ca să fiu sigur că nu era problema la mine, am încercat toate căile spre invertor una lângă alta: un socket simplu, forwarder-ul socat și proxy-ul cu login. Toate au dat timeout la fel, deci ce era stricat se afla pe 192.168.8.1.

Primul instinct a fost să repornesc invertorul, și acolo am pierdut cel mai mult timp. Oprirea și pornirea din aplicație n-au schimbat nimic. Ce m-a pus pe gânduri a fost că clientul WiFi al serverului nu s-a reasociat niciodată, deci placa de comunicație rămăsese pornită tot timpul. Așa că am mers mai departe: o oprire completă la rece, cu AC și DC deconectate și ambele baterii oprite timp de câteva minute. De data asta placa chiar a repornit (wlan0 a căzut și a revenit), iar Modbus tot tăcea.

Până la urmă l-am readus fără niciun reboot. M-am conectat cu un telefon la WiFi-ul SUN2000-… al invertorului și am intrat în aplicația SUN2000. În clipa în care s-a stabilit sesiunea de management, Modbus a început să răspundă: întâi cu excepția „autentifică-te întâi” pe care o tot reținuse, apoi, prin proxy, cu un login de installer curat și date live în Home Assistant.

Ecranul local al aplicației SUN2000 vorbește cu invertorul prin protocolul de management propriu al Huawei, care nu e Modbus. Dacă aplicația merge local, știi că placa e sănătoasă, dar despre Modbus-TCP nu afli nimic. Iar când Modbus a amuțit de tot, îl trezește un login local de management din aplicație, lucru pe care un power cycle nu-l face. Dacă se mai întâmplă, intru o dată în aplicație și Home Assistant își revine singur.

La ce folosește legătura#

Cu sesiunea pornită, Home Assistant poate și să schimbe setări, pe lângă afișarea datelor. Proxy-ul se autentifică cu drepturi de installer, așa că aceeași conexiune Modbus scrie setările înapoi în invertor.

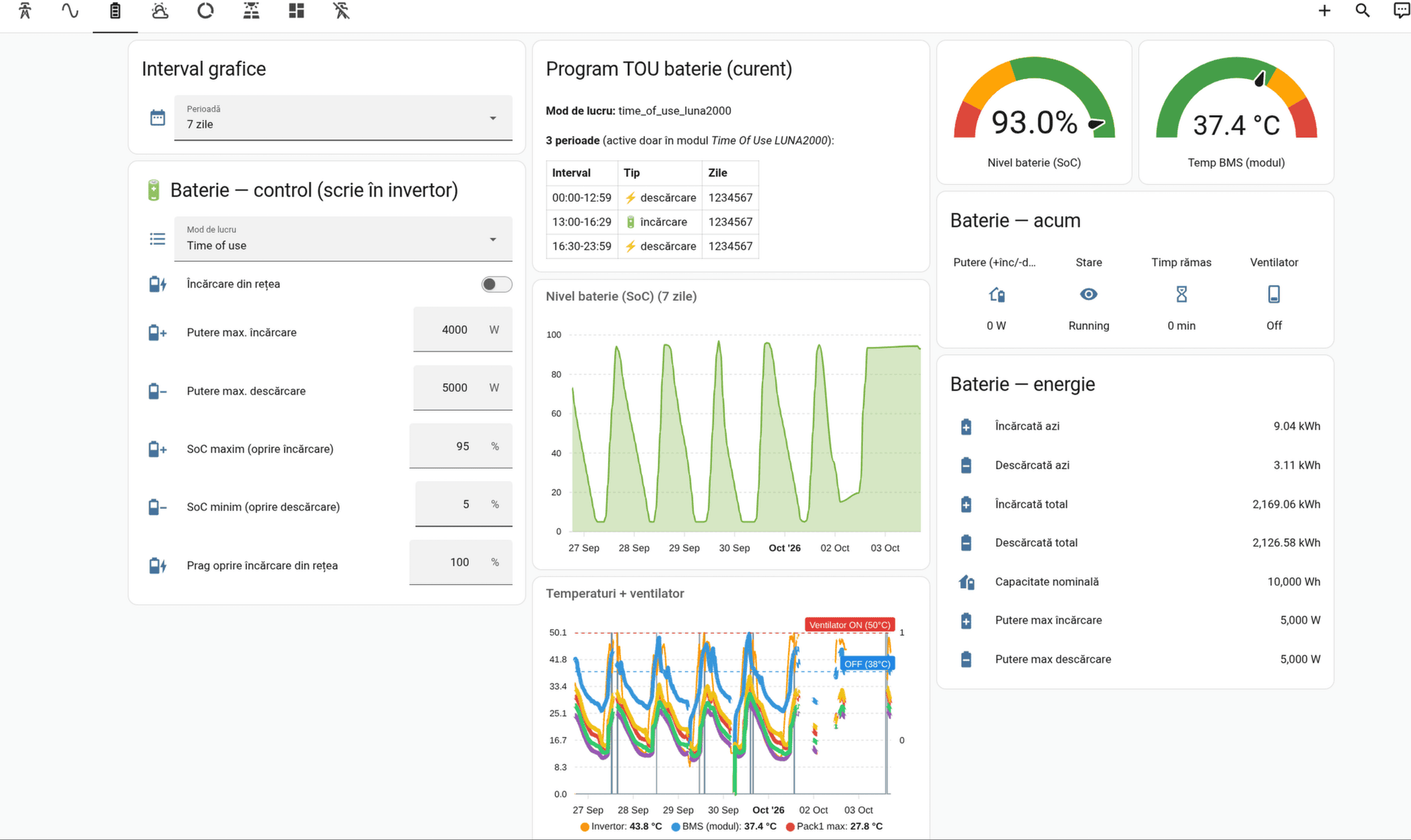

Prima folosire e bateria. Dintr-un singur dashboard setez modul de lucru (time of use, în cazul meu), dacă bateria se poate încărca din rețea, puterea maximă de încărcare și de descărcare, limitele de nivel de încărcare (SoC) la care se opresc încărcarea și descărcarea, și programul time of use propriu-zis. Programul de mai jos descarcă bateria peste noapte și dimineața, o încarcă între 13:00 și 16:30 și o descarcă din nou seara.

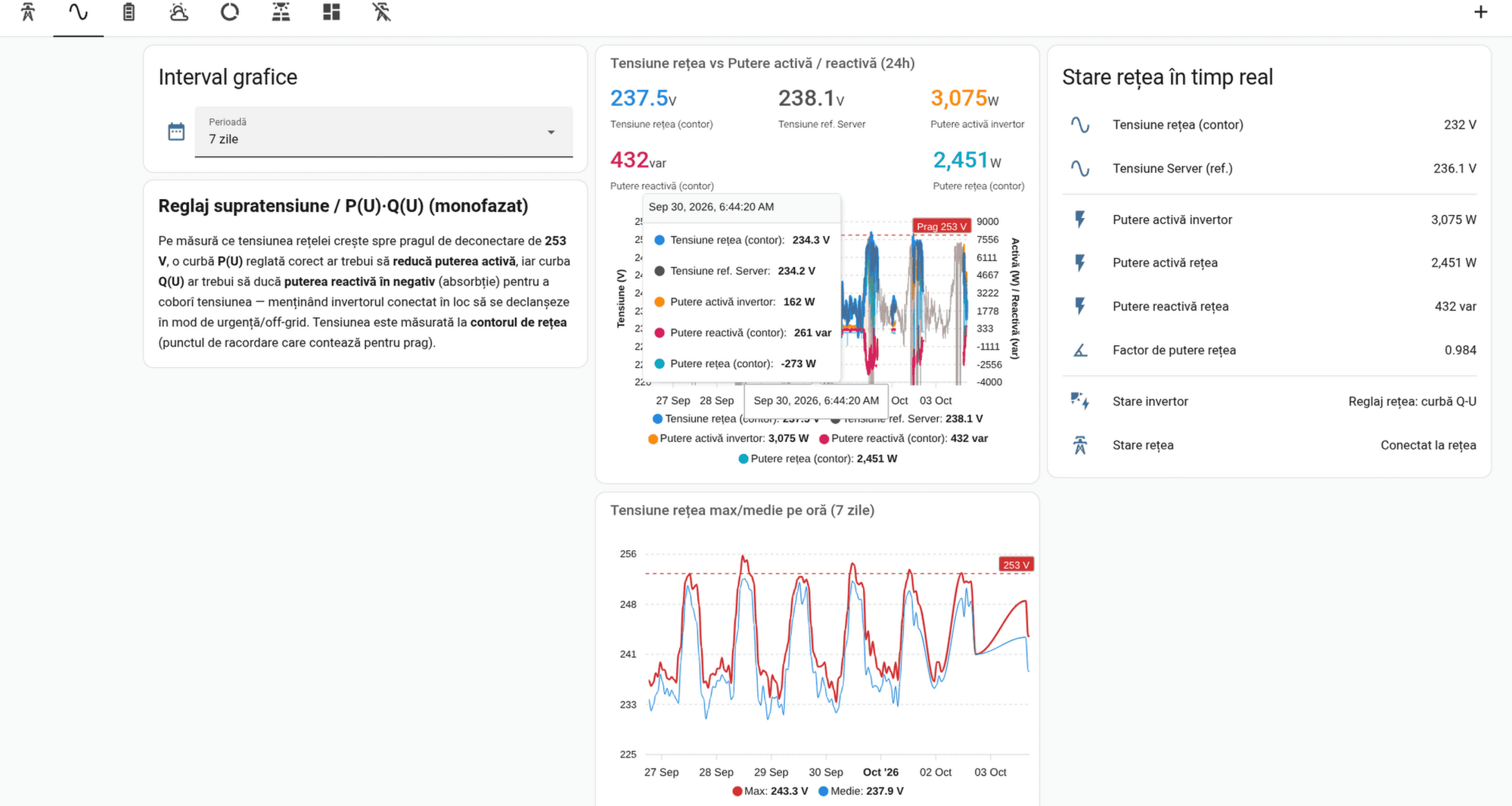

A doua folosire, mai puțin evidentă, e puterea reactivă. Invertorul se deconectează când tensiunea rețelei în punctul de racordare ajunge la 253 V. Rețeaua locală e congestionată, iar în jurul prânzului tensiunea la contorul meu urcă spre limita asta în majoritatea zilelor; maximul orar a atins-o de mai multe ori numai în săptămâna asta. Înainte să ajungă acolo, o curbă P(U) ar trebui să reducă puterea activă, iar o curbă Q(U) ar trebui să facă invertorul să absoarbă putere reactivă. Asta trage tensiunea în jos și ține invertorul conectat, în loc să intre într-o oprire de urgență. Ambele curbe sunt setări ale invertorului, deci le pot regla din Home Assistant și pot urmări efectul pe același ecran.

Faptul că totul trece prin WiFi-ul invertorului are un cost, și se vede în capturi. Legătura cu AP-ul nu e mereu de încredere, iar când cade, cad și datele: graficul de temperatură are goluri în jurul datelor de 2 și 3 octombrie, iar linia nivelului de încărcare pur și simplu unește ultimul punct dinainte de gol cu primul de după. Un Smart Dongle în LAN-ul casei ar fi probabil mai stabil. Deocamdată am decis să nu cumpăr unul, pentru că ce am e suficient de stabil pentru mine.

Următorul pas: să se ocupe un access point#

Toate astea stau pe un server cu un stick USB atârnat de el, cea mai slabă verigă din lanț. Casa are trei access point-uri UniFi vechi, din prima generație, trecute de curând pe OpenWrt și administrate cu OpenWISP. Într-un prim test, unul dintre ele, un UAP-Pro, a prins invertorul la −56 dBm, față de −63 dBm pentru stick-ul USB într-o zi bună, așa că planul e să mut legătura cu invertorul acolo.

Regula fără NAT decide cum. Să asociezi AP-ul ca client și să faci masquerade din LAN prin el e exact configurația care n-a primit niciodată răspuns, așa că AP-ul primește același tratament ca serverul:

• radioul de 2,4 GHz se asociază cu invertorul ca station, cu 192.168.8.2 static și fără gateway și fără DNS pe interfața aceea, ca nimic din partea invertorului să nu poată prelua vreodată ruta default a AP-ului;
• un socat pe AP ascultă pe adresa lui din LAN, acceptă doar serverul Home Assistant și deschide o conexiune nouă spre 192.168.8.1:6607 legată de 192.168.8.2;
• proxy-ul cu login de pe server țintește pur și simplu AP-ul în loc de 192.168.8.1.

Nu există forwarding și nici masquerade; ip_forward rămâne oprit. Invertorul vede în continuare exact o conexiune TCP nouă de pe .2.

Un detaliu de OpenWrt a contat mai mult decât mă așteptam. Un radio poate servi în același timp un access point și un station, dar AP-ul depinde de station: de fiecare dată când station-ul își pierde upstream-ul, AP-ul de pe radioul acela cade și el. AP-ul invertorului nu e tocmai de încredere, așa că dacă ar fi împărțit radioul, WiFi-ul casei de pe AP-ul acela ar clipi de fiecare dată când clipește cel al invertorului. De aceea radioul de 2,4 GHz e dedicat legăturii cu invertorul, iar radioul de 5 GHz și celelalte două AP-uri duc rețeaua casei.

Deocamdată am amânat mutarea, așa că stick-ul USB încă face treaba.

Ce mi-aș fi spus mie la început#

• Dacă invertorul n-are Smart Dongle, portul 6607 de pe WiFi-ul lui e Modbus-TCP adevărat, cu login de installer obligatoriu.
• Nu face niciodată NAT pe porțiunea care ajunge la invertor. Folosește un proxy și pornește conexiunea de pe 192.168.8.2.
• Așteaptă-te la o singură sesiune Modbus. Orice alt client care se conectează te va costa date.
• Un ACK la nivel TCP fără răspuns Modbus înseamnă că problema e la invertor, iar rețeaua ta e în regulă. Înainte să ai încredere într-un „restart”, verifică dacă asocierea WiFi a rezistat.
• Dacă Modbus tace complet (niciun răspuns nici măcar la o citire fără autentificare), un power cycle s-ar putea să nu-l readucă. Un login local din aplicația SUN2000 îl readuce, pentru că e un alt protocol, care trezește stack-ul de management. Faptul că aplicația merge nu dovedește că Modbus funcționează.
