Trei access point-uri UniFi ieșite din suport, readuse la viață cu OpenWrt și OpenWISP

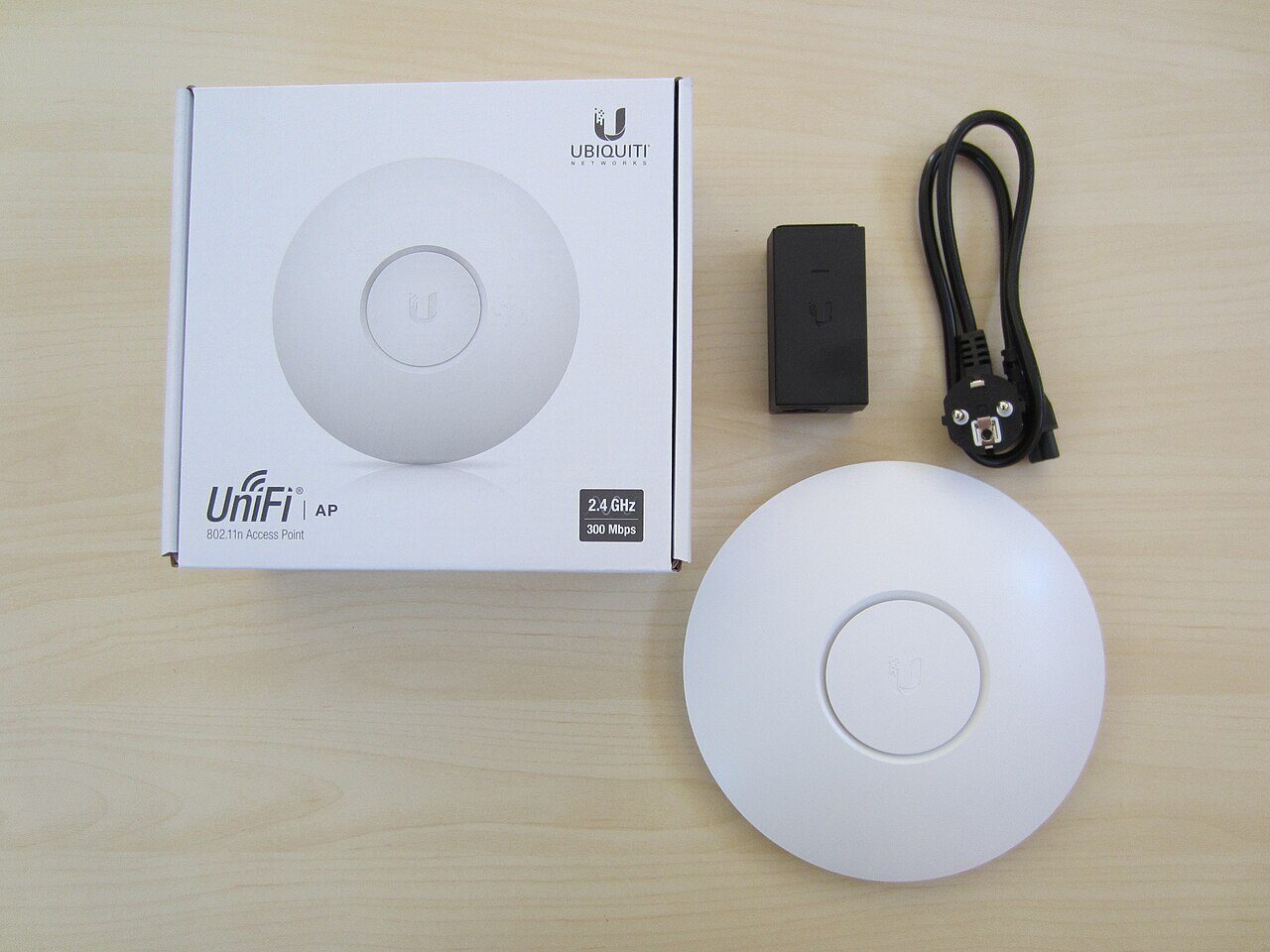

Casa din România merge pe trei access point-uri UniFi de primă generație: un UAP, un UAP-Pro și un UAP-Outdoor+. Hardware-ul e în regulă, dar Ubiquiti s-a oprit la firmware-ul 4.3.28.11361 în februarie 2021 și le-a declarat end-of-life o lună mai târziu. Ultimul controller care le mai adoptă e 6.0.45, și și ăsta are deja câțiva ani. Rămâi cu alegerea obișnuită pentru echipamente vechi care încă merg: la groapa de gunoi, sau cu un sistem de operare actual pe ele. Le-am făcut flash la toate trei cu OpenWrt 25.12 și le-am pus sub un singur OpenWISP self-hosted.

Cele trei access point-uri#

Toate trei sunt target-uri ath79 suportate în OpenWrt. Fără asta, ar fi fost un proiect de reverse engineering, nu unul de weekend.

De ce nu le poți face pur și simplu flash#

Toate ghidurile îți spun să pui imaginea factory de OpenWrt pe AP prin TFTP recovery sau cu fwupdate.real, tool-ul Ubiquiti. Pe AP-urile astea, cu firmware-ul ăsta, amândouă o refuză, din două motive:

• Firmware-ul stock de la 4.0.15 încoace nu mai are partiția rootfs. Layout-ul e doar u-boot, environment-ul lui, o singură partiție kernel (sau jffs2), config și EEPROM-ul radio, iar tool-urile se așteaptă la o partiție care nu există.
• U-boot verifică semnătura RSA (ENDS) pe care Ubiquiti o adaugă la finalul propriilor imagini. Imaginea OpenWrt n-o are, așa că TFTP recovery și fwupdate o resping ca imagine UBNT invalidă.

Ce merge e să scrii imaginea sysupgrade de OpenWrt direct în partiția de kernel cu tool-ul mtd al OpenWrt, pentru că mtd-ul din busybox-ul stock e prea vechi. Am copiat pe AP imaginea sysupgrade și un binar mtd utilizabil static (binarul l-am scos din rootfs-ul OpenWrt construit și l-am rulat prin loader-ul lui musl), apoi:

mtd -e kernel write /tmp/openwrt.bin kernel     # BZ2
mtd -e jffs2  write /tmp/openwrt.bin jffs2      # Pro and Outdoor+

U-boot-ul stock rulează în continuare ubntappinit; ubntboot, și ăsta pornește fără probleme uImage-ul OpenWrt care stă acum unde era kernelul. Dacă n-ar fi mers, recovery-ul e un TFTP cu imaginea stock, ținând reset apăsat la pornire (AP-ul ascultă pe 192.168.1.20). Am avut tot timpul pe masă un adaptor USB-serial de 3,3 V și nu mi-a trebuit deloc.

Construirea imaginii#

Nu voiam să iau download-ul generic și să configurez fiecare AP de mână, așa că am construit câte o imagine pentru fiecare model cu ImageBuilder-ul OpenWrt (containerul oficial ath79-generic-25.12.5). Un AP proaspăt flash-uit pornește deja configurat și deja vorbește cu OpenWISP.

Sunt simple access point-uri (dumb AP), așa că cea mai mare parte din OpenWrt iese afară:

-dnsmasq -firewall4 -nftables -odhcpd -ppp ...
+wpad-mbedtls +usteer +iwinfo +openwisp-config +openwisp-monitoring

Adăugarea interesantă e usteer. Face steering 802.11k/v, așa că un client care se plimbă prin casă e împins spre cel mai apropiat AP în loc să rămână agățat de primul pe care l-a văzut. Are nevoie de wpad-mbedtls complet, nu de varianta -basic, pentru că doar cel complet are compilat codul pentru 802.11v (WNM). Dacă scapi asta din vedere, pierzi o după-amiază.

Configurația e inclusă în imagine ca script uci-defaults care rulează la primul boot: hostname, canalul radio, SSID-ul Fritzi și cheia lui, 802.11k/v pornit, cheile SSH și o parolă de root de rezervă. Scriptul e generat pentru fiecare AP din setările capturate de pe AP-ul respectiv, așa că parola de WiFi nu e tastată nicăieri.

Flash-ul propriu-zis și ce am învățat din el#

Trei lucruri care par evidente după aceea:

• Un mtd write pornit în background moare imediat ce se închide sesiunea SSH. Prima rulare părea că a mers și nu făcuse nimic: partiția de kernel era neatinsă, cu magic bytes intacți. Am rezolvat împachetând scrierea ca ( trap "" HUP; mtd … ) & wait, ca să ignore HUP. Verifică citind înapoi exact lungimea imaginii, nu un număr rotunjit de blocuri, altfel primești un mismatch fals și o sperietură inutilă.
• Outdoor+ revine cu alt MAC. OpenWrt face bridge între ambele porturi Ethernet și ia adresa celui de-al doilea port, așa că AP-ul care era 80:…:d2:20 în rețea e acum 82:…:d2:20. Am stat câteva minute convins că nu bootase, până m-am uitat după vecinul corect.
• Verifică dacă imaginea e pentru placa respectivă înainte s-o scrii. Când am derivat scriptul de flash al Pro-ului din cel al BZ2-ului, a rămas calea către imaginea BZ2, iar dry run-ul a pregătit liniștit o imagine de UAP pentru Pro. Asta l-ar fi brick-uit. Acum ambele scripturi citesc metadatele sysupgrade și refuză să scrie dacă nu apare acolo placa pentru care rulează.

La Outdoor+ a mai trebuit să limitez puterea de emisie la 10 dBm. Antena și amplificatorul lui adaugă 10 până la 11 dB, iar limita UE pe 2,4 GHz e 20 dBm, așa că valoarea implicită din OpenWrt l-ar fi dus mult peste.

Ce aduce OpenWISP#

Doar cu OpenWrt ar trebui să intri prin SSH pe trei AP-uri, pe rând. OpenWISP e cealaltă jumătate: un controller self-hosted, care rulează în Docker pe serverul din casă și le administrează ca pe o flotă.

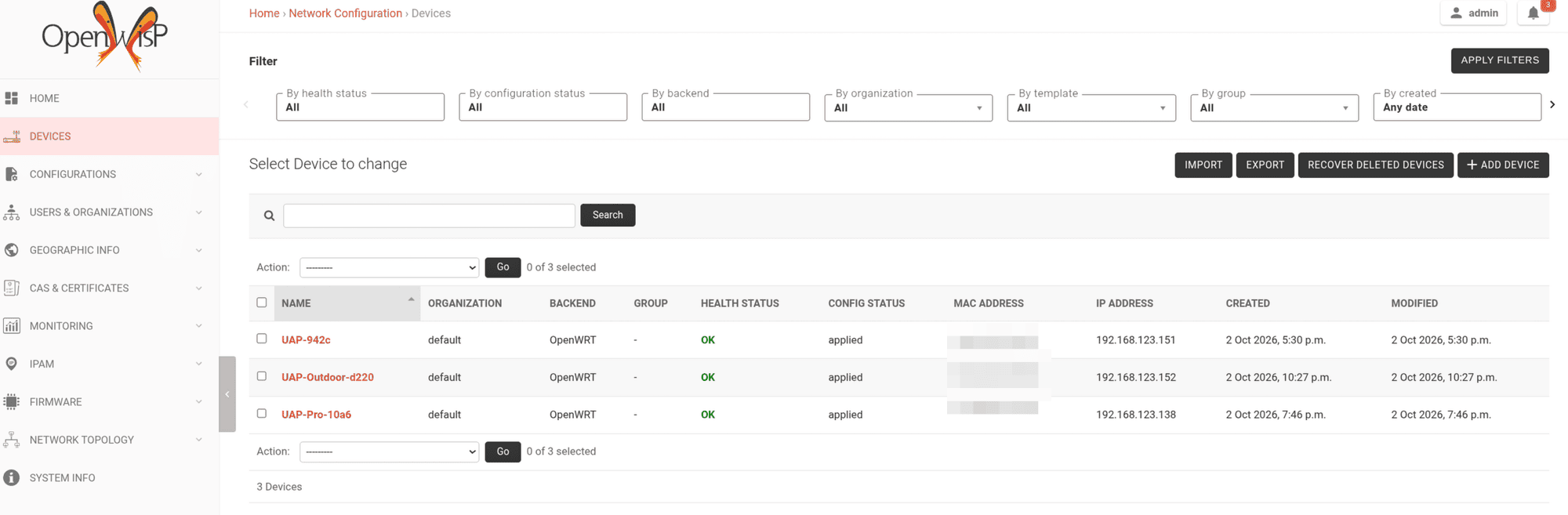

• Ai un singur dashboard pentru trei modele diferite. Vechiul controller UniFi vorbea doar cu hardware UniFi și rămăsese el însuși blocat la o versiune din 2021. Pe OpenWISP nu-l interesează ce dispozitiv e, doar să ruleze agentul.
• Fiecare AP raportează clienții WiFi asociați, traficul pe interfețe, load-ul, memoria, discul, vecinii și uptime-ul, cu grafice în timp. Asta e partea care îți lipsește imediat când renunți la un controller de la producător.
• Template-urile de config le scrii o dată și le trimiți pe toate AP-urile. merge_config păstrează setările proprii ale fiecărui dispozitiv, iar test_config aplică o schimbare, verifică dacă AP-ul mai e accesibil și face rollback automat dacă un push greșit te-ar fi lăsat pe dinafară. Agentul face polling la fiecare două minute.
• Cheile SSH sunt distribuite printr-un template, iar upgrade-urile de imagine se fac din același dashboard, în loc de trei sysupgrade manuale.
• Cu usteer pe fiecare AP, AP-urile își coordonează singure roaming-ul. Imediat după flash, UAP-ul găsise deja Pro-ul ca peer de steering, fără ajutor, așa că clienții trec de la un AP la altul dintre cele trei pe un singur SSID.

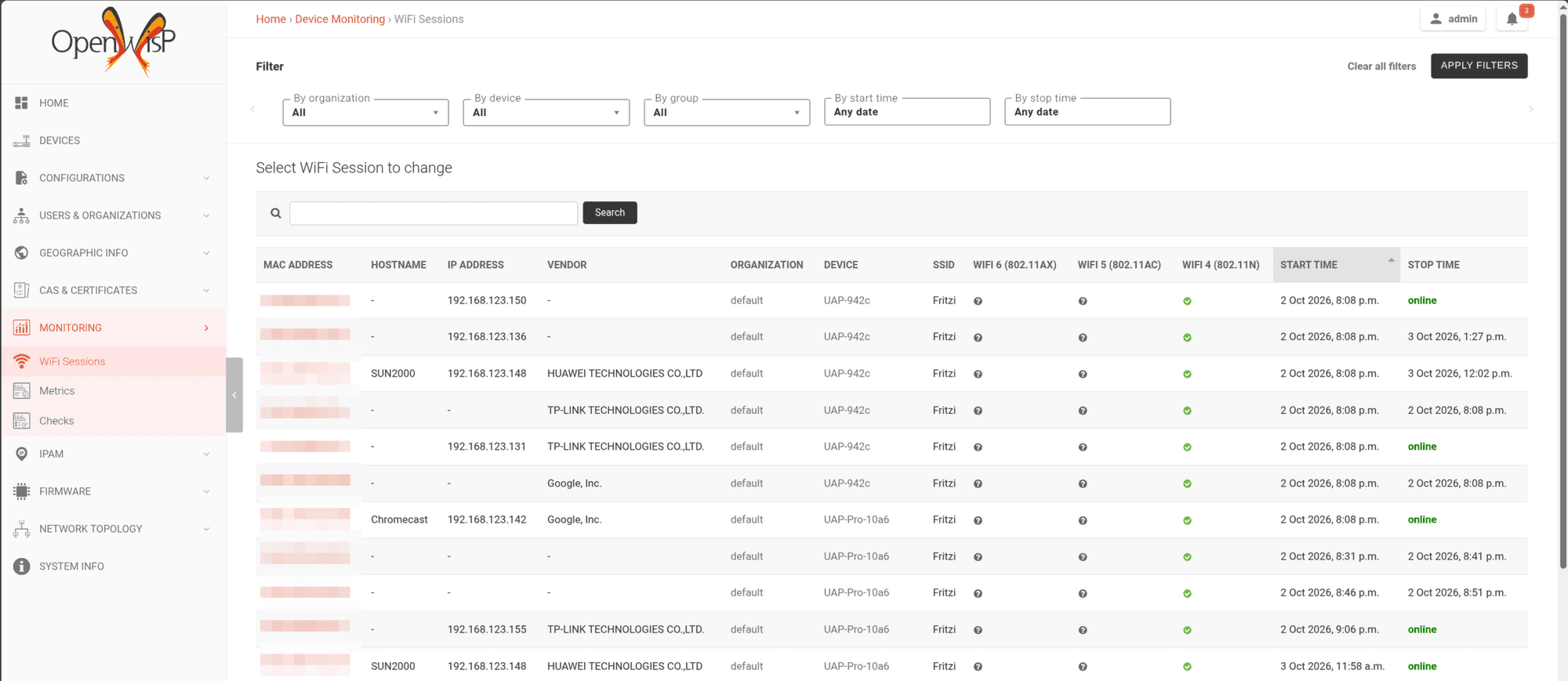

Pentru că tot stack-ul e open source, am putut să completez singur ce lipsea. Lista de sesiuni WiFi din OpenWISP arăta clienții doar după adresa MAC, iar datele pentru hostname și IP nu existau. Le-am adăugat cu un mic snooper DHCP/ARP pe AP-uri și câteva câmpuri pe server, și le-am trimis ca branch-uri pe issue-ul upstream corespunzător. Cu un aparat închis aș fi deschis o cerere și aș fi așteptat.

Ce mi-aș fi spus mie la început#

• AP-urile UniFi de primă generație sunt target-uri OpenWrt ath79 standard, dar pe firmware stock 4.x le faci flash cu mtd, nu prin TFTP sau fwupdate, pentru că nu există partiție rootfs și u-boot verifică semnătura Ubiquiti.
• Construiește imagini pentru fiecare model cu ImageBuilder, ca un AP flash-uit să se configureze singur și să intre în controller. Nu configura trei cutii de mână.
• usteer are nevoie de wpad-mbedtls complet pentru 802.11v, iar puterea de emisie a lui Outdoor+ trebuie limitată pentru normele UE.
• OpenWISP e motivul pentru care merită să faci toate astea. Îți dă configurație centrală cu rollback automat, monitorizare reală, roaming pe toată flota și upgrade-uri de firmware, self-hosted și fără licență, pe hardware pe care producătorul îl trecuse deja la pierderi.
